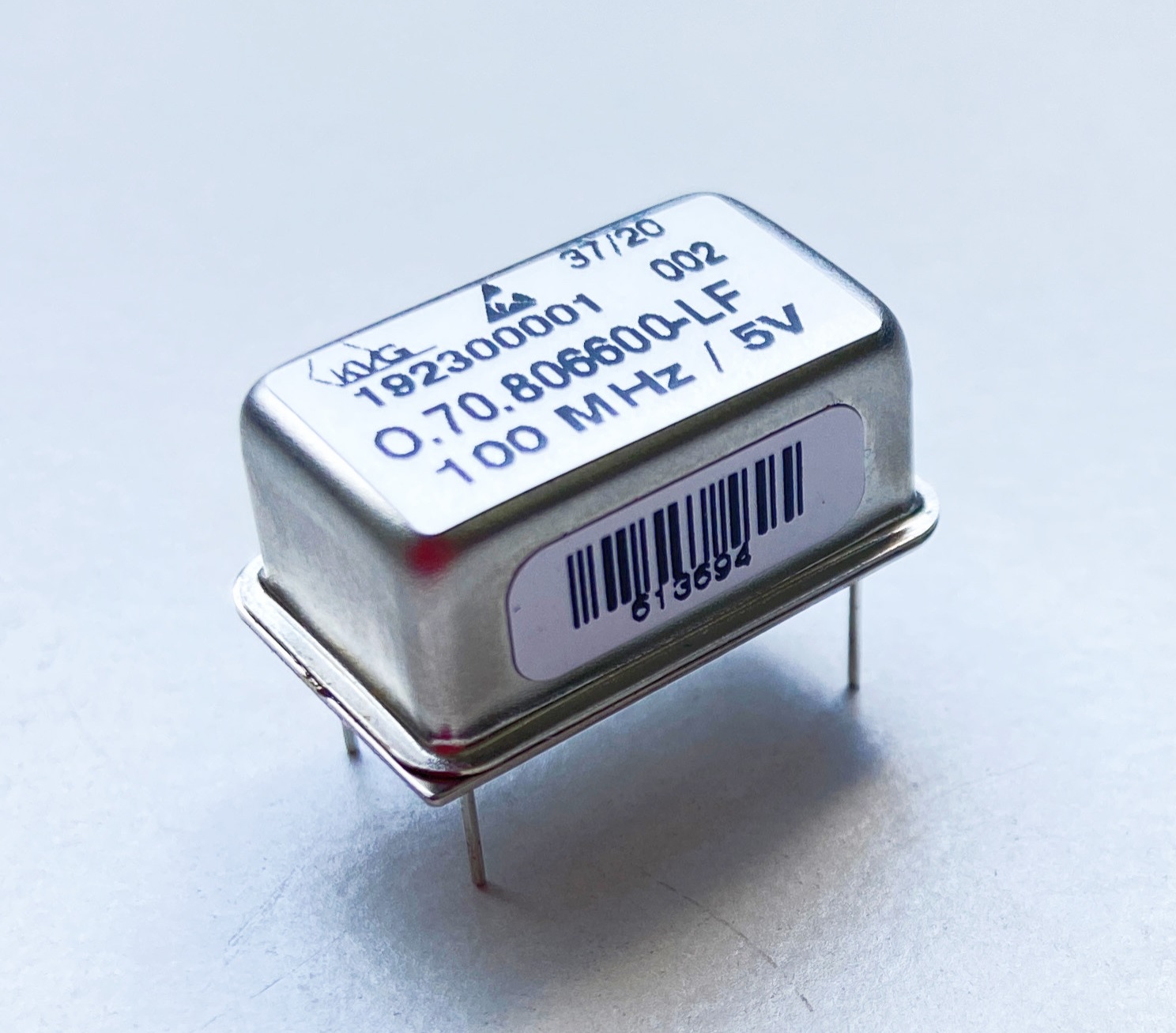

Компания KVG разработала новую серию термостатированных кварцевых генерато-ров - O-70BXXXX-LF. В генераторах использован кристалл SC- среза. Новые генераторы характеризуются исключительно низким уровнем фазового шума, высокой стабильностью частоты и низкой чувствительностью к динамическим воздействиям. Генераторы выполне-ны в компактных герметичных металлических корпусах. Характеристики новых генерато-ров делают возможным их использование в жестких условиях функционирования при стро-гих ограничениях по размерам.

Основные характеристики:

• доступные рабочие частоты: 40 – 125 МГц;
• вид выходного сигнала: синусоидальный или HCMOS;
• стабильность частоты в диапазоне -20…70 °С: ±100 ppb; ±50 ppb;
• показатель старения (после 30 дней функционирования):
  ≤ ± 5,0 ppb в день, ≤ ± 500 ppb в первый год;
• уровень фазового шума на частоте 100 МГц: -130 дБн/Гц (100 Гц), -160 дБн/Гц (1 кГц), -173 дБн/Гц (10 кГц);
• максимальный уровень паразитных составляющих (для синусоидального сигнала): -80 дБн;
• чувствительность к динамическим воздействиям (для худшего варианта): ≤ 1 ppb/g;
• паразитные составляющие при отстройке более 10 кГц: - 65 дБн;
• время прогрева: не более 5 мин.;
• разрешение по выходной мощности: 0,5 дБ;
• напряжение питания: 5 В;
• потребляемый ток: в режиме прогрева 500 мА, в стационарном режиме 200 мА;
• тип корпуса: DIP-14;
• диапазон рабочих температур: - 20…75 °С;
• адаптер питания: вход 100 - 240 В, 50/60 Гц, выход 24 В, 2 А DC;
• размеры корпуса: 20,7 х 13,1 х 8,5 мм, выводы 5,85 мм.

Основные приложения для нового генератора: оборудование РЛС, средства спутни-ковой связи, тестовое и измерительное оборудование, авиационная радиоаппаратура.

Дополнительную информацию можно получить у ООО «Радиокомп» (www.radiocomp.ru).
